Sistemin kurulumda kolaylık sağlayan en önemli parçası, dikmeler üzerinde 50 cm aralıkla yerleştirilerek dört yönde bağlantıyı sağlayan flanşlardır. Sistem 65 cm ve 95 cm genişliklerde temin edilebilir. Bariyerler pim aracılığıyla bu flanşlara takılır. Bariyerler ve konsollar özel kilit mekanizmasıyla kendiliğinden kilitlenmektedir. Diagonal parçalar bariyer üzerine sabitlenmiş olup tek kişi ile kolay kurulum sağlamaktadır. Alüminyum platform üzerine 6 adet kanca montajlanarak daha yüksek yük taşıma kapasitesi hedeflenmiştir. Alt ayar mili taban sacı üzerine yapılan özel pres baskısı ile daha mukavemetli yapı oluşturulmaktadır. Karmaşık yapılar söz konusu olduğunda ara katlar, konsollar ve diğer aksesuarların montajı hiçbir alet kullanmadan hızlıca yapılabilmektedir.
Konstrüksiyon yüksekliğine ve maksimum ağırlığa bağlı olarak 2,7 mm ve 3,25 mm et kalınlığına sahip çelik çerçeveler veya 4 mm kalınlığa sahip alüminyum çerçeveler kullanılmaktadır. Sistem İsviçre'nin özellikle belli bölgelerinde olmak üzere Avrupa'da yaygın olarak kullanılmaktadır. Sistem hafif yapısı sayesinde diğer geleneksel ağır sistemlere kıyasla kurulumda ve sökümde zaman tasarrufunu maksimize eder. Bu özelliği sayesinde sistem, sadece kurulum ve sökümde avantaj sağlamakla kalmaz. Sevkiyat ve depolama operasyonlarını daha güvenli ve kolay hale getirmektedir.
Teknik Detaylar

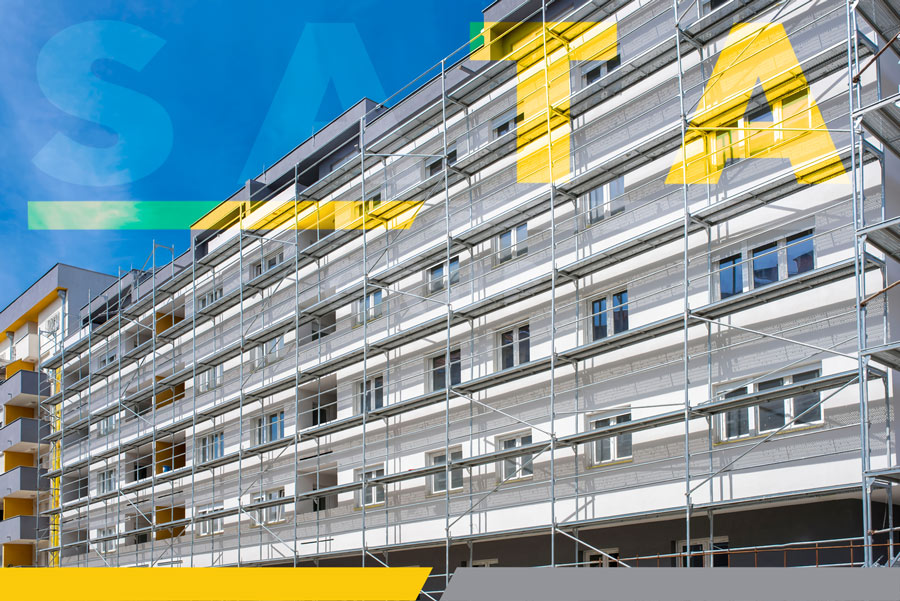

İş ve çalışma dış cephe iskelesi, yapılarda dış cephe kaplama, boyama, bakım-onarım, cam değişimi ve diğer dış cephe işlerinde kullanılan bir yapıdır. İş ve çalışma dış cephe iskelemizin teknik detayları şu şekildedir:
- Malzeme: Dış cephe iskelesi için çelik, alüminyum malzemeler kullanılır. Bu malzemeler, hafiflik, dayanıklılık, yüksek mukavemet ve paslanmaz özellikleri nedeniyle tercih edilmiştir.
- Boyut: İskele boyutu, kullanım amacına ve yapıya bağlı olarak değişebilir. Standart genişlik 65 cm, 95 cm'dir ve uzunluğu ise ihtiyaca göre belirlenir.
- Yük Kapasitesi: İskelelerin yük kapasitesi, kullanım amaçlarına göre değişkenlik gösterebilir. Dış cephe iskelelerimiz, genellikle 500 kg/m2 yük taşıyabilir.
- Ayak ve Konsol Tasarımı: İskele ayakları ve konsolları, sağlam ve stabil bir şekilde kurulmalıdır. Ayaklar, zemine uyumlu ve sabitlenmiş olmalıdır. Konsollar ise doğru bir şekilde monte edilerek, platformların taşınabilirliğini ve kullanımını kolaylaştırmalıdır.
- Platformlar: İskele platformu, işçilerin çalışması için yeterli alan sağlayacak şekilde tasarlanmıştır.
- Güvenlik Özellikleri: İskelelerimiz, işçilerin güvenliği için güvenlik özellikleri ile donatılmalıdır. Bu özellikler arasında, güvenlik korkulukları, yan korkuluklar, emniyet kemerleri ve güvenlik ağları bulunur.
- Test; Ürünlerimiz mekanik uygunluk testleri yapılmış borulardan üretilmektedir. Çelik iskelelerimizin imalatında kullanılan boruların mekanik uygunluğu onaylanmış ve standartlara uygundur. Bu test, boruların mukavemet, dayanıklılık ve yorulma özelliklerinin belirlenmesini sağlar. Standart;
- EN ISO 1461 T; korozyona karşı koruma için çelik yüzeylerin sıcak daldırma galvanizleme yöntemiyle kaplanmasını kapsayan bir standarttır. Bu standarda göre, çelik yüzeyler öncelikle çinko kaplanarak korozyona karşı korunur. EN ISO 1461 T standardı ayrıca, çinko kaplamanın yapılması için uygun sıcak daldırma galvanizleme yöntemlerini de belirler. Bu yöntemler, çinko kaplamayı homojen ve yüksek kaliteli hale getirir.
- TS EN 74-3 standardı, uygun şekilde tasarlanmış ve imal edilmiş iğne kilitli kuplajların güvenli ve güvenilir bir şekilde kullanılmasını sağlar. İğne kilitli kuplajlar, iki farklı çelik iskele elemanını birbirine bağlamak için kullanılır ve inşaat işlerinde yapılan değişiklikler sırasında hızlı ve kolay bir şekilde montaj ve demontaj imkanı sunar.
- TS EN 12810 ve TS EN 12811, geçici yapıların, özellikle inşaat sektöründe kullanılan çelik iskelelerin tasarımı, hesaplaması ve montajı için Avrupa Birliği'nde kullanılan standartlardır. Bu standartlar, çelik iskelelerin ve çerçeve iskelelerin kalitesini ve güvenliğini sağlamak amacıyla oluşturulmuştur. Ürünlerimizin tamamı TSE ve TÜV belgelidir. Ürün kalitesini ve güvenliğini doğrulayan bir referans kaynağıdır ve çelik iskeleler gibi inşaat sektöründe kullanılan ürünlerin, iş güvenliği ve standartlarına uygun olarak üretilmesini ve kullanılmasını sağlar. Bu nedenle, TÜV belgeli çelik iskeleler, inşaat sektöründe iş güvenliğine önem veren ve kalite standartlarına uygun çalışan firmalar için tercih edilen bir ürün olabilir.
İş ve çalışma dış cephe iskelesi, işçilerin güvenli bir şekilde çalışmasını sağlamak için tasarlanmış bir yapıdır. İskelelerin doğru bir şekilde kurulması, işçilerin güvenliği ve projelerin verimliliği için önemlidir.
Sistemin Elemanları
Doğru, iş ve çalışma dış cephe iskelelerimizin her biri parçası, iskele sisteminin farklı bir fonksiyonunu yerine getirir.
• İskele Çerçevesi: İskelelerin temel yapı taşıdır ve dikey ayakları ve yatay çerçeveleri içerir.
• Bariyer: İskele çevresindeki güvenlik bariyeridir ve düşme riskini önlemek için kullanılır.
• Bariyer Direği: Bariyerleri taşıyan dikey borudur.
• Başlangıç Ayağı: İskelelerin temelini oluşturan ve düzgün bir şekilde ayarlanması gereken ayak.
• Ara Bağlantı Barı: İskele çerçevelerini birbirine bağlayan yatay bağlantı elemanıdır.
• Yatay Ağır Yük Barı; İskele çerçevelerini birbirine bağlayan ve ağır yükleri taşıyan yatay eleman.
• İç Konsol: Binaların iç cephe işleri için kullanılan konsol elemanı.
• Dış Konsol: Binaların dış cephe işleri için kullanılan konsol elemanı.
• Ağır Yük Taşıyıcı Makas: Ağır yüklerin taşınmasını sağlayan elemandır.
• Çiftli Merdiven Korkuluğu: Merdivenlerin iki tarafında güvenliği sağlayan korkuluklar.
• Tekli Merdiven Korkuluğu: Merdivenlerin tek tarafında güvenliği sağlayan korkuluklar.
• Yatay Döküm Bağlantı Barı: İskele çerçevelerini birbirine bağlayan yatay eleman.
• Tekmelik; İşçilerin çalışırken ayağını dayayabileceği yatay eleman.
• Platform: İşçilerin çalışma alanıdır ve iskele üzerine yerleştirilir.
• Merdivenli Platform: Merdivenle çıkılabilen platform elemanıdır.
• Merdiven: İşçilerin iskeleye çıkmasını ve inmesini sağlayan elemandır.
• Alt Ayar Mili: İskele ayaklarının yüksekliğini ayarlamak için kullanılan dikey eleman.
